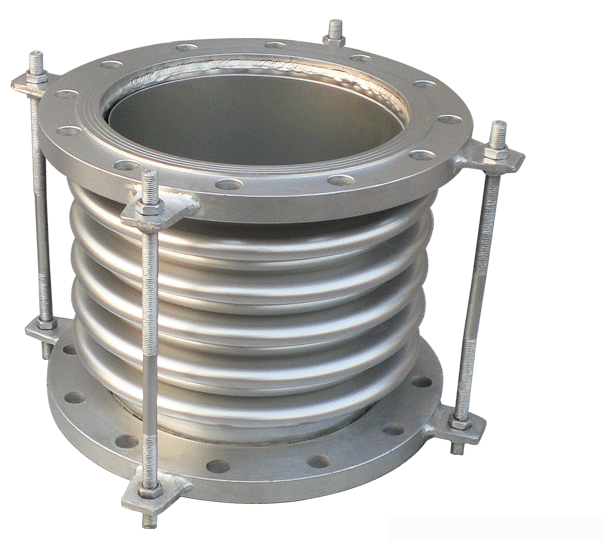

波紋管補償器通常也被稱為膨脹節。它由波紋管（彈性元件）和端管、支架、法蘭、導管等附件組成，它屬于一種補償元件。利用其工作主體波紋管的有效膨脹變形，吸收管道、導管、容器等由熱膨脹冷收縮引起的尺寸變化，或補償管道、導管、容器的軸向、水平和角位移。它也可用于降噪和減振。廣泛應用于現代工業中。在加熱方面，為了防止加熱管加熱時，由于熱膨脹或溫度應力而造成管道變形或損壞，需要在管道上設置補償器，以補償管道的熱膨脹，從而降低閥門或支架結構中管壁的應力和作用力。
波紋管補償器的補償器采用矩形截面、圓角波形，管道中的單個膨脹節承受二維位移。由兩個膨脹節組成的肘部管道可以承受三維位移。矩形圓角金屬波紋膨脹節全高、半高，根據煙道尺寸，應力應變要求用戶可選擇多波節。
1.用戶根據管道系統的熱位移選擇合適的補償器后，至少提供管道中的流通介質、煙道的設計壓力、運行過程中的溫度、煙道橫截面的形狀尺寸（長度和寬度）選擇的波形（全高216mm，半高108mm）和波數（單波紋單波數不超過6波），以便進行補償器的結構設計和制造。
2.每波允許膨脹量：全高△α=±24mm半高△α=±12mm。
3.擋灰板：風管或灰塵較少的管道不得使用，灰塵煙道應使用擋灰板。
4.為了減少波紋管的波節數，應考慮冷拉50%。
5.補償器適用于橫截面積小于4.6平方米、煙道形狀尺寸小于1.5m但大于0.6mm的場合。標準全高波紋補償器適用于所有煙道。
