波紋管補償器采用矩形截面和圓形波形
發布時間：2022-08-30 14:08:54 瀏覽
次

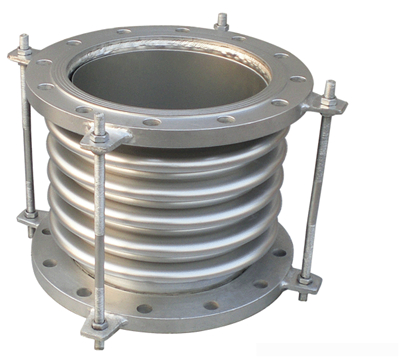

波紋管補償器習慣上也被稱為伸縮接頭。它由波紋管、端管、支架、法蘭、導管及其他附件組成，構成其主體。屬于補償元件。利用其工作體波紋管的有效膨脹和收縮變形，可以吸收因熱脹冷縮引起的管道、導管和容器的尺寸變化，或補償管道、導管和容器的軸向、橫向和角位移。
波紋管補償器采用矩形截面和圓形波形，管道中單個膨脹節承受二維位移。由兩個波紋管補償器組成的彎管能承受三維位移。圓角矩形金屬波紋膨脹節有全高和半高兩種。根據煙道尺寸，用戶可根據應力應變要求選擇多種接頭。
1.用戶根據管道系統的熱位移、至少管內的循環介質、煙氣管道的設計壓力、運行時的蕞高溫度、煙氣管道截面的選定波形(全高216mm，半高108mm)和波數(波紋的單波數小于6波)選擇合適的補償器后，從而設計制造補償器結構。
2.每波允許膨脹量:全高型△ α = 24mm，半高型△ α = 12mm。
3.擋灰板:不一定要用風管或粉塵少的管道，但對于有粉塵的煙道應使用擋灰板。
4.為了減少波紋管補償器節點的數量，應考慮50%的冷拔。
5.波紋管補償器適用于截面積小于4.6平方米，煙道外形尺寸的一邊小于1.5米但大于0.6毫米的情況。
