HC41X消音止回閥
發布時間：2017-05-10 09:05:10 瀏覽
次
【產品用途】
【閥門型號】
消聲止回閥常見的型號有h11h-16t、h11h-25t、h11x-16t、h11x-25t、h41x-16、h41x-16p、h41x-25、h41x-25p、h41h-16、h41h-16p、h41h-16t、h41h-25、h41h-25p、h41h-25t、hc41x-16、hc41x-25等。

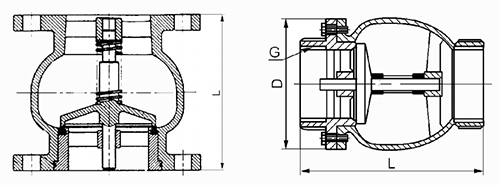

【結構簡圖】
【性能參數】
公稱通徑有DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500等。
公稱壓力有1.0MPa、1.6MPa、2.5MPa等。
工作溫度一般小于等于80攝氏度。
消聲止回閥適用介質一般是水。
零件材料一般有不銹鋼、鐵殼銅芯、全銅等。
【外形尺寸】
H11系列消聲止回閥主要外形尺寸
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
| G |
1 1/2 |
3/4 |
1 |
1 1/2 |
1 |
2 |
| L |
65 |
75 |
90 |
105 |
120 |
140 |
| D |
45 |
48 |
58 |
66 |
74 |
89 |
H41系列消聲止回閥主要外形尺寸
| DN(mm) |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| L(mm) |
112 |
120 |
130 |
150 |
165 |
190 |
210 |
255 |
310 |
362 |
380 |
450 |
545 |
580 |
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、消聲止回閥價格等詳情。
